Направляющие скрытого монтажа TANDEM BLUM | |
Направляющие скрытого монтажа TANDEM BLUM, полное выдвижение с интегрированным TIP-ON, 560F |
- Направляющие TANDEM используются для ящиков, сделанных из ЛДСП или из дерева
- Толщина боковин выдвижного ящика от 10 до 19 мм
- Грузоподъёмность направляющих до 30 кг
- Длина направляющих TANDEM от 250 мм до 550 мм
- Регулировка фасада по высоте, наклону и глубине
- Вал синхронизации надо применять обязательно
| Направляющие TANDEM полное выдвижение с интегрированным TIP-ON, 560F, 30 кг (с замками) | ||||||
 |
 |
Без синхронизации | С синхронизацией | Длина | № / [арт. напр] | Цена | Артикул вала1 | Цена |
| 250 мм | [560F2500T] | 4546 руб. | + T57.1140S Необходим для любой ширины |
5192 руб. | ||
| 270 мм | [560F2700T] | 4546 руб. | 5192 руб. | |||
| 300 мм | [560F3000T] | 4546 руб. | 5192 руб. | |||
| 350 мм | [560F3500T] | 4546 руб. | 5192 руб. | |||
| 400 мм | [560F4000T] | 4596 руб. | 5242 руб. | |||
| В комплекте: ➀Направляющие полного выдвижения TANDEM TIP-ON 30 кг 560Fxx00T, ➁Замки Л.+П. T51.1700 2*136 р. Доп. необходим: ➂Вал синхронизации T57.1140S. |
450 мм | [560F4500T] | 4647 руб. | 5293 руб. | ||
| 500 мм | [560F5000T] | 4697 руб. | 5343 руб. | |||
| 550 мм | [560F5500T] | 4886 руб. | 5531 руб. | |||
| 1Вал синхронизации может использоваться для нескольких ящиков в зависимости от ширины корпуса. | ||||||
| Рис | Артикул | Описание | Цена |
 |
T57.1140S | Вал синхр-ции для TANDEM TIP-ON, 1140 мм под раскрой (вн. ШК - 29мм) | 646 руб. |
| Фиксатор выдвижной полки для MOVENTO и TANDEM | + | Вал синхронизации | = | Комплект | |||
 |
 |
 |
|||||
| Артикул | Цена | Артикул | Цена | № | Цена | ||
| 295H5700 | 1923 руб. | ZST.1160W | 626 руб. | FVP | 2549 руб. | ||
|
Комплектация: 2x фиксатора 2x блокировочных элемента 1x инструкция по монтажу |
1160 мм. Под раскрой. Алюминий. | В комплекте: фиксатор + вал | |||||
| MOVENTO и TANDEM: раскрой: внутр. ширина - 87±1 мм |
|||||||
| Крепление саморезами Ø 3.5 x 15 мм арт. 609.1500 или евровинтами арт. 661.1450.HG . Крепление фиксаторов возможно только саморезами. |
Благодаря синхронизатору фиксатор выдвижной полки можно разблокировать с одной стороны. |
||||||
| Подробнее о фиксаторе выдвижной полки | |||||||

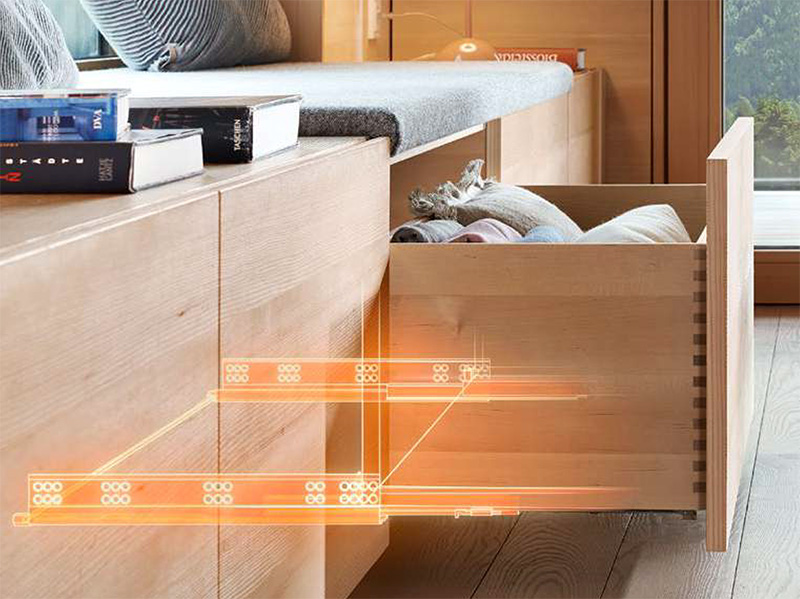

| Фотографии ящиков с направляющими скрытого монтажа TANDEM | |
 |
 |
| Документация, схемы направляющие TANDEM полное выдвижение TIP-ON, 560F, 30 кг (с замками) | ||
 |
 |
 |
| Системы направляющих TANDEM, 560F |

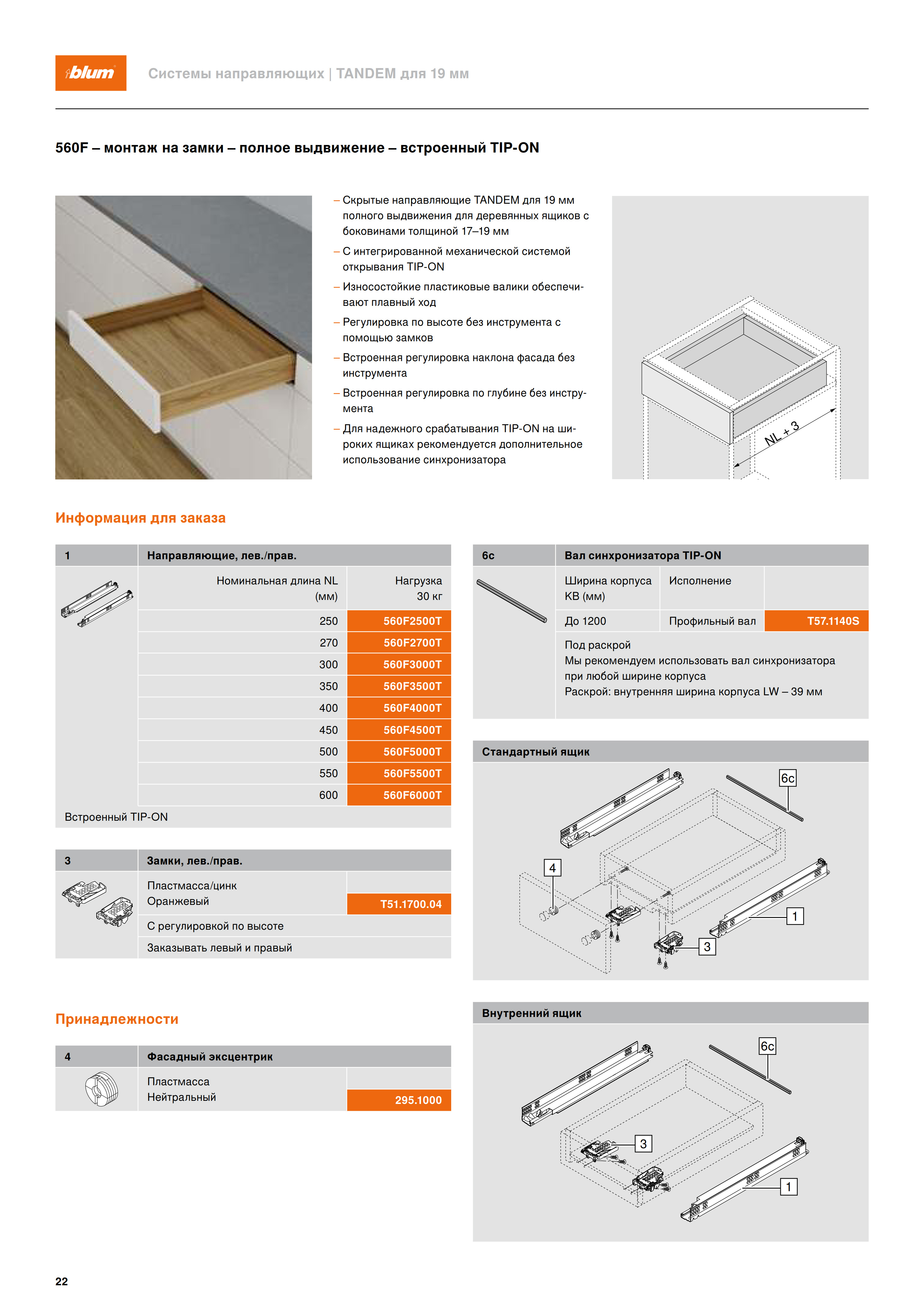

TANDEM TIP-ON, 560F полное выдвижение 30 кг |

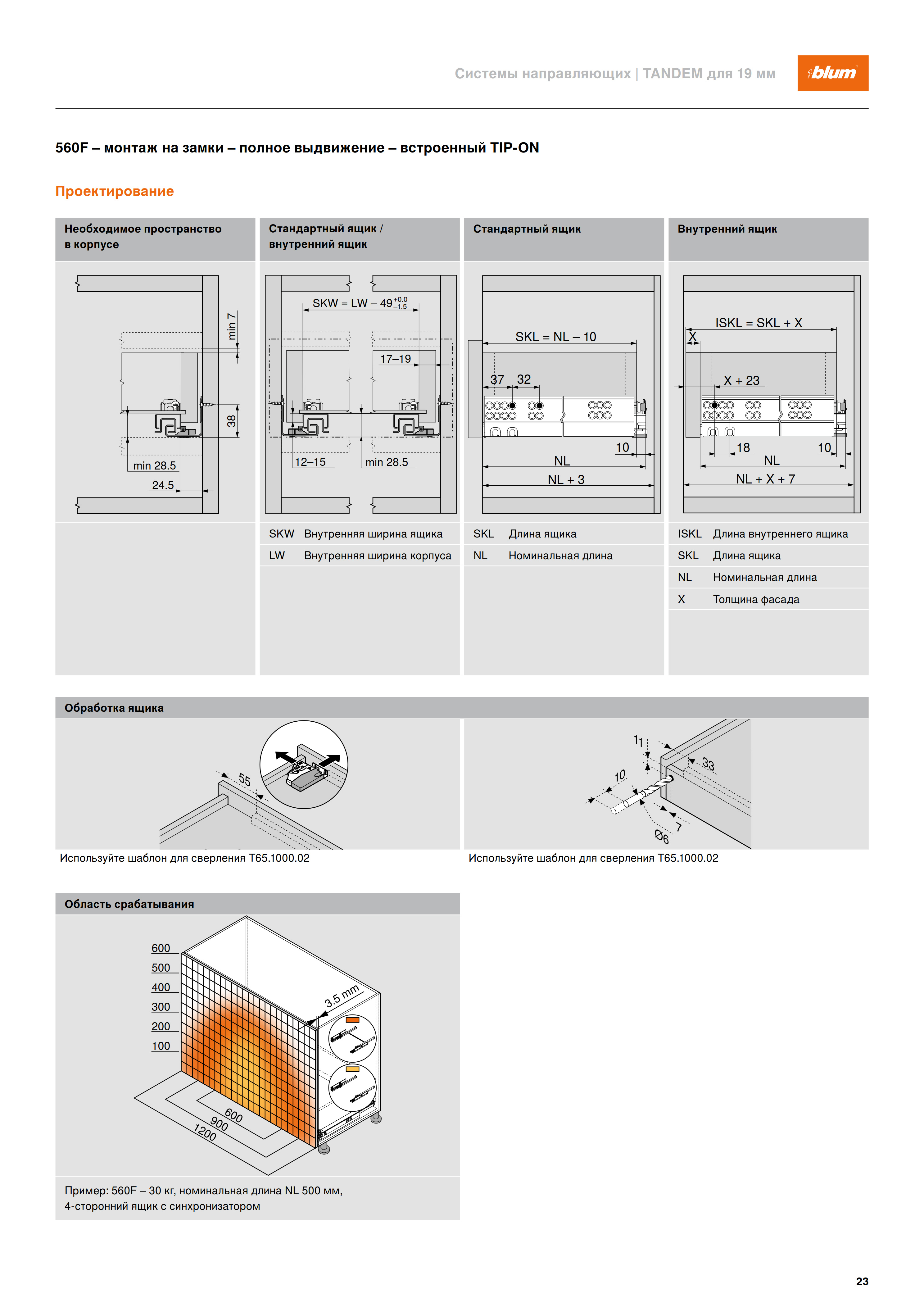

Схема установки направляющих TANDEM TIP-ON, 560F полное выдвижение 30 кг |
×
![]()
